| 加工定制：是 | 品牌：tj | 型号：数字电视1000W六腔滤波器 |
| 种类：滤波器 | 标称频率：5MHz | 调整频差：4MHz |
| 温度频差：5MHz | 总频差：45MHz | 负载电容：4pF |
| 负载谐振电阻：56Ω | 激励电平：3mW | 基准温度：4℃ |
| 插入损耗：6dB | 阻带衰减：43dB | 输入阻抗：6kΩ |
| 输出阻抗：4kΩ |

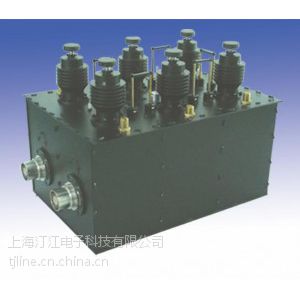

 | 数字电视1000W六腔滤波器
|
数字电视1000W六腔滤波器技术规格书
工作频率: 470---860MHZ连续可调。
工作带宽: 按数字电视标准模板要求。带内不平度≤0.5dB
可承受平均功率：2KW
用于数字电视功率：1000W
插入损耗:
IV波段 ≤－0.35dB V波段≤－0.45dB
选择性： 低段 高段
fо±3.8MHz≤—0.9dB ≤--1.0dB
fо±4.2MHz≤—4.0dB ≤--4.0dB
fо±6MHz≤—35dB ≤--35dB
fо±12MHz≤—40dB ≤--40dB
带内驻波比：≤1.10
群时延:＜350nstc
温度稳定性＜2KHz/K(温度试验到70℃)
使用环境温度: 0℃∽＋40℃
箱体外形尺寸：434.5mm(长）×323mm（宽）×234mm（高）
输入、输出接口为1 5/8＂。
